Модификация узла ввода пробы для газового хроматографа
/ Емолкин Ю.В. // Судебно-медицинская экспертиза. — М., 1978 — №2.
Смоленское областное бюро судебно-медицинской экспертизы (нач. К.П. Зубков)
УДК 547.26.06:543.544
A MODIFIED DEVICE FOR INJECTING THE SAMPLE IN A GAS — CHROMATOGRAPH
Yu. V. Yemolkiti
An improvement is suggested for a standard gas-chromatograph generally used for the estimation of ethanolum and superior alcohols. Partial losses of the sample material are avoided.
Для определения этилового алкоголя и высших спиртов мы используем газовый хроматограф ЛХМ-8МД (первая модель). Узел для ввода пробы на этом хроматографе имеет некоторые недостатки, затрудняющие работу. Шейка узла ввода пробы очень тонкая (3 мм), со временем она деформируется и затрудняет введение иглы. Отверстие у ввода пробы узкое (1 мм), быстро забивается крошками резинки-уплотнителя и продуктами реакции. Для очистки канала каждый раз приходится отсоединять колонку. Место ввода газа расположено низко, что заставляет применять длинную и толстую иглу. Между входом газа в канал узла и резинкой имеется «мертвая зона», из которой часть пробы, если она введена короткой иглой, не улавливается газом-носителем.

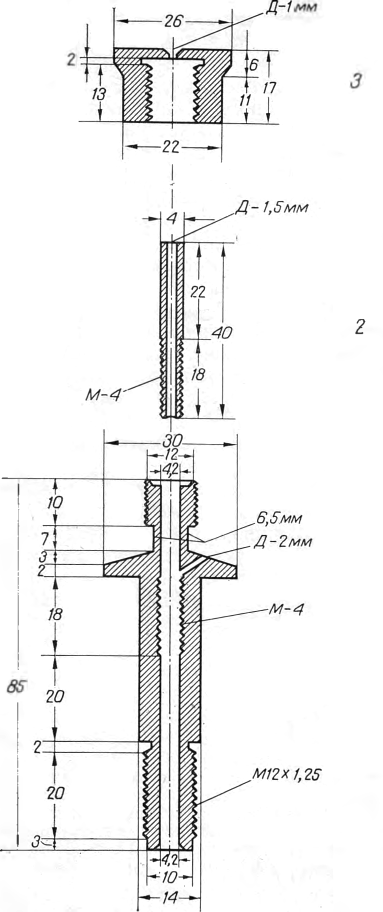

Модифицированный узел ввода.
1 — узел; 2 — капилляр; 3 — гайка.
Мы изготовили более удобный узел. В канал со стороны ввода пробы вставляется капилляр, на верхнем конце которого имеется прорезь для отвертки, а второй конец неплотно закрыт тампоном из стеклянной ваты. Этот капилляр используется для сбора продуктов отхода и крошек резинки-уплотнителя. Шейка узла ввода пробы более толстая и прочная. Газ-носитель из узла поступает вверх к резинке-уплотнителю, затем через прорезь для отвертки в капилляр и далее, через канал узла ввода пробы в колонку (см. рисунок). Узел и капилляр изготовлены из нержавеющей стали, газоподводящая трубка припаяна серебряным сплавом или простым металлом с помощью аргона.
Предложенная модификация дает следующие преимущества.
Проба подхватывается газом-носителем полностью и непосредственно у резинки-уплотнителя. Таким путем удается избежать частичной потери пробы. Можно применять иглу любой длины и диаметра. Для очистки канала достаточно вывернуть и прочистить капилляр.
Увеличение глубины гайки позволяет применять более прочную толстую (вакуумную) резинку.
