Приспособление к негатоскопу НС-2 для изучения ангиорентгенограмм

/ Сундуков В.А.  // Судебно-медицинская экспертиза. — М., 1974 — №2. — С. 54-55.

Сундуков В.А. Приспособление к негатоскопу НС-2 для изучения ангиорентгенограмм

УДК 615.471:617.735-073.5-71

Кафедра судебной медицины (зав. — доц. В.А. Сундуков) Астраханского медицинского института

ссылка на эту страницу

Метод ангиорентгенографического исследования используется при проведении судебно-медицинской экспертизы. Однако при описании и анализе ангиорентгенограмм на негатаскапе (невооруженным глазом) особенно мелких деталей ангиограммы возникают большие трудности.

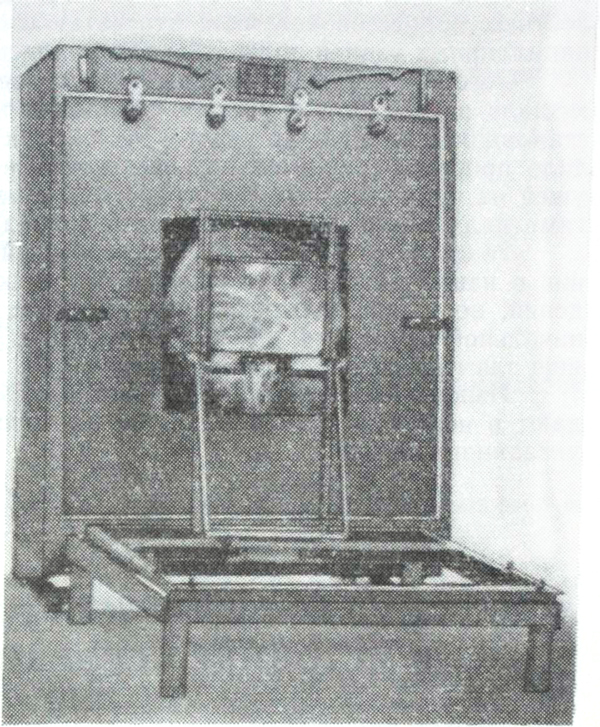

Общий вид негатоскопа НС-2 и приспособления с увеличительной линзой (в рабочем положении).

Предлагаемое приспособление позволяет устранить эти трудности и изучать сосудистую сеть при различных увеличениях. Для этой цели использовали линзу от прибора для чтения слабовидящими (тип «987»). Учитывая, что металлическое основание с подвижной кареткой имеет очень небольшие ножки и увеличительная линза даже в крайнем верхнем положении не достигает середины негатоскопа, мы изготовили четырехугольную подставку из уголкового железа на ножках высотой 7 см. В пазы подставки укрепляется основание с подвижной кареткой. Каретку с увеличительной линзой можно перемещать по горизонтальным пазам влево и вправо, вперед и назад, а по вертикальным стойкам — вверх и вниз, что позволяет рассматривать практически любой участок ангиограммы. Увеличительная линза в рамке крепится зубцами и имеется возможность ее менять, подбирая наиболее подходящую (см. рисунок).

Приставка с увеличительной линзой облегчает анализ ангиорентгенограмм и может быть полезной для анализа обычных рентгенограмм.
